贴片钽电容简述
贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机 。 钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。 其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
固体钽电容特性
优点：
体积小 由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温 由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小 钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能
容量误差小
等效串联电阻小(ESR),高频性能好
缺点：
耐电压不够高
电流小
价格高
贴片钽电容封装、尺寸 封装尺寸：毫米（英寸）
AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
电容量 85°C时DC额定电压（VR） μF Code 2.5V (e) 4V (G) 6.3V (J) 10V (A) 16V (C) 20V (D) 25V (E) 35V (V) 50V (T) 0.10
0.15
0.22
104 154
224
A A
A
A A/B
A/B
0.33
0.47
0.68
334 474
684
A
A
A A/B
A/B
B B/C
B/C
1.0
1.5
2.2
105 155
225
A
A A
A/B
A A/B
A/B
A/B A/B/C
A/B/C
B/C C/D
C/D
3.3 4.7
6.8
335 475
685
A
A
A
A/B A/B
A/B
A/B A/B
A/B/C
A/B B
B/C
B/C B/C/D
C/D
C/D D
D
10 15
22
106 156
226
A A
A
A A/B
A/B
A/B/C A/B/C
B/C/D
B/C B/C
B/C/D
C/D C/D
C/D
C/D/E C/D
D/E
D/E E
V
33 47
68
336 476
686
A
A
A A
B
A A/B/C
B/C
A/B/C B/C
B/C
B/C/D C/D
C/D
C/D C/D/E
D/E
D/E D/E
E/V
D/E/V E/V
V
100 150
220
107 157
227
B B
B/D
B B/C
B/C/D
B/C C/D
C/D/E
C/D C/D/E
D/E
D/E D/E/V
E/V
D/E/V E/V
V 330 470
680
337 470
680
D C/D
D/E
C/D D/E
D/E
D/E D/E/V
E/V
D/E/V E/V
1000 1500
2200
108 158
228
D/E D/E/V
V
D/E/V E/V
V AVX贴片钽电容标识
年份 Year
年份代码 Year Code
2000 M 2001 N 2002 P 2003 R 2004 S 2005 T 2006 U 2007 Y
电压代码 Voltage Code
额定电压 V(85°C) Rated Voltage
F 2.5 G 4 L 6.3 A 10 C 16 D 20 E 25 V 35 T 50 封装尺寸：毫米（英寸）
Code EIA Code
L±0.20 (0.008) W+0.20 (0.008) -0.10 (0.004)
H+0.20 (0.008) -0.10 (0.004)
W1±0.20 (0.008) A+0.30 (0.012) -0.20 (0.008)

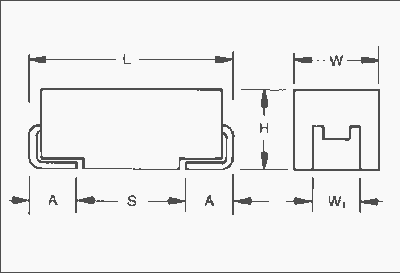

S Min. A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071) B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055) C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114) D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173) E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173) V 7361-38 7.30 (0.287) 6.10 (0.240) 3.45±0.30 (0.136±0.012)
3.10 (0.120) 1.40 (0.055) 4.40 (0.173)
