- 长旺集团讲解 电感器：大电流SMD功率电感器SPM6530-H的开发与量产（TDK-EPC Corporation）
- 点击次数： 更新时间:2012-12-12 19:12:38
-
温度特性提高（+125℃），用途从PC和服务器转变为车载

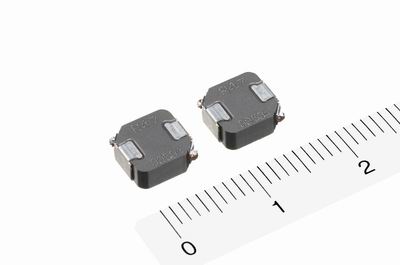

2011年5月12日TDK股份有限公司旗下子公司TDK-EPC公司（社长:上釜健宏，以下简称TDK-EPC）开发出汽车刹车系统和汽车前灯、发动机电子控制单元（ECU）电源电路的DC-DC转换器的扼流线圈用SMD型功率电感器SPM6530-H，并已于2011年4月起投入量产。本产品考虑到车载的恶劣使用环境，针对原本用于笔记本电脑及服务器的扼流线圈产品，通过改善其耐热性，将使用温度范围扩大至-40℃～+125℃，以适用于车载。另外，线圈部分使用饱和磁通密度较高的金属磁性材料一体成型，以6.5mm方形的大小取得相当于10mm方形铁氧体线圈的直流重叠特性，实现了小型、薄型化。同时，端子采用外装结构，并提高了尺寸精度和端子电镀水平。-----主要应用· 用于汽车刹车系统、前灯、发动机电子控制单元等DC/DC转换器的扼流线圈主要特点· 使用温度范围扩大至-40℃～+125℃，适用于车载· 使用金属磁性材料，以小尺寸实现出色的直流重叠特性· 符合RoHS指令，满足无铅焊接封装要求-----主要特性形状: 7.1 x 6.5 x 3.0mm（Max.）产品名称电感值[uH]直流阻抗[mΩ] Max.额定电流 [A]IDC 1*IDC 2*SPM6530T-R25M230-H0.25±20%2.3128.523.0SPM6530T-R47M170-H0.47±20%3.6320.520.0SPM6530T-R68M140-H0.68±20%5.3916.616.0SPM6530T-1R0M120-H1.00±20%7.8114.113.0SPM6530T-1R5M100-H1.50±20%10.6711.511.0SPM6530T-2R2M-H2.20±20%19.08.48.2SPM6530T-3R3M-H3.30±20%29.77.36.8SPM6530T-4R7M-H4.70±20%39.46.25.6*IDC 1: 直流重叠特性中电感值较初期值相比下降20%的电流值（Typical值）*IDC 2: 通过直流电流之际线圈温度上升40degC的电流值（Typical值）装为2.5 x 2.0-mm，最大高度为1.0-mm的CKP2520-2R2多层贴片功率电感具有0.09 ?的直流电阻，1.3 A的额定电流，分别改善了35%和44%，均超过了相同尺寸的器件，可用于更薄的较高性能多功能便携电池供电的手机和数码相机。
新系列部分电感的电感系数为1.0到4.7?H，额定电流在1.1到1.1 A。通过更强的电磁场控制和专有的新内在电极印刷工艺使器件得到改进。
